SCAL CTZ (vertical) ou SCAL CTHZ (horizontal)

Enceinte Choc thermique

3 ambiances thermiques, 2 nacelles pour doubler le volume d’essai.

Enceinte Choc thermique

3 ambiances thermiques, 2 nacelles pour doubler le volume d’essai.

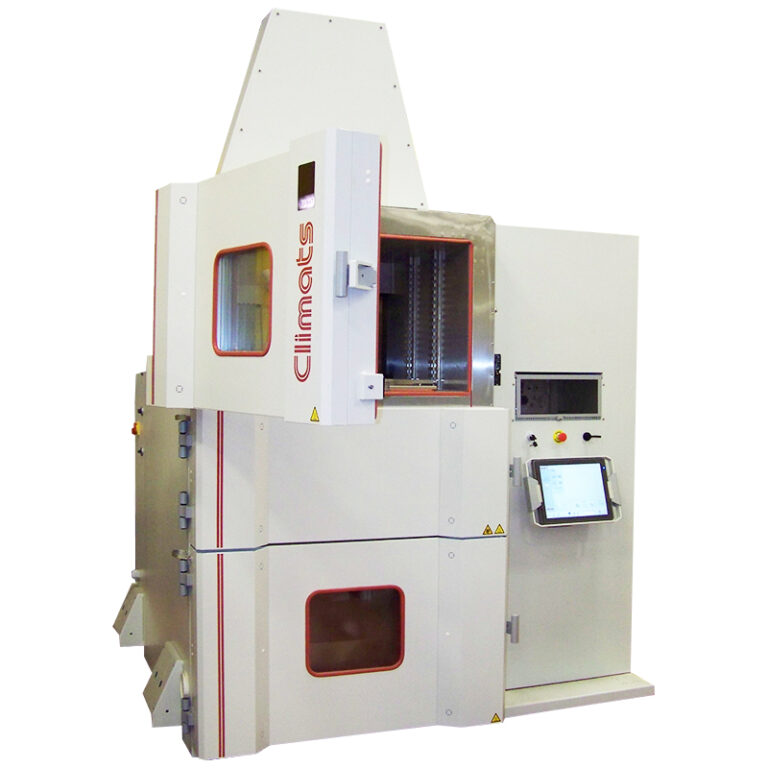

enceinte choc thermique SCAL haut ouvert

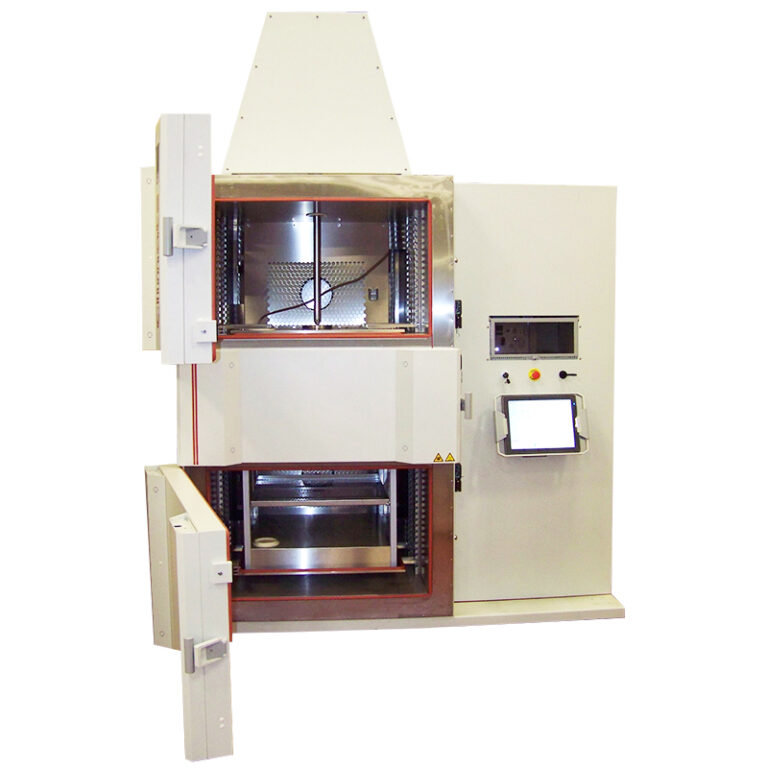

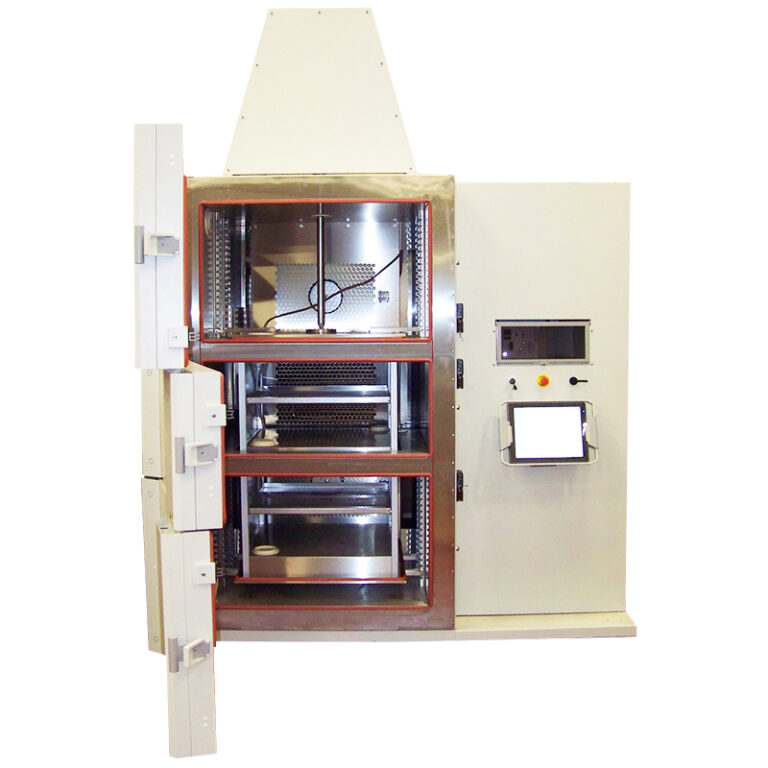

enceinte choc thermique SCAL CTZ ouverte

Le choc thermique horizontal SCAL CTHZ et choc thermique vertical SCAL CTZ ont 2 nacelles et 3 ambiances (cuves).

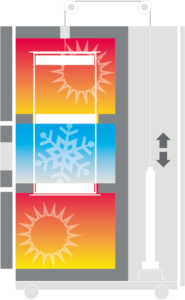

La gamme d’enceinte choc thermique vertical SCAL CTZ, constituée de 2 nacelles et 3 cuves, a une cuve intermédiaire froide, les 2 autres cuves sont chaudes.

Ses plages de températures vont de -90°C +180°C (+220°C en option) pour des volumes de tests inférieurs à 350 litres.

Ce type de choc thermique permet de doubler la capacité de volume de tests.

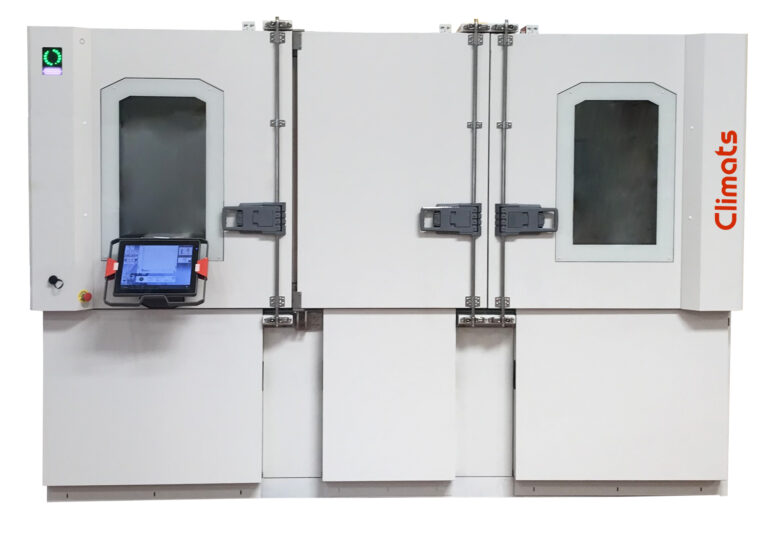

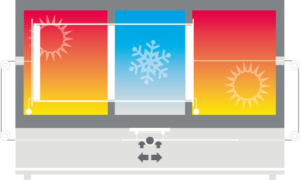

La gamme d’enceinte choc thermique horizontal SCAL CTHZ a

3 cuves (2 cuves chaudes et 1 cuve froide), 2 nacelles
Volume de nacelle de 250 à 1500 litres vous permet de doubler votre volume d’essais
Températures de -90°C à +180°C (+220°C en option)

Fiche descriptive

Caractéristiques
Options
Spirale
Documentations

Caractéristiques

Enceinte choc thermique horizontal SCAL CTHZ

Données techniques SCAL CTHZ	SCAL 500 CTHZ15
Dimensions nacelle LxPxH (mm)	800 x 800 x 800
Volume nacelle (litre)	512
Dimension externes LxPxH (mm) (830mm sont démontables en hauteur)	3540 x 2155 x 2310
Température mini/maxi cuve froide (°C)	-85/+180
Température mini/maxi cuve chaude (°C)	+60/+180 (option +220)

Enceinte choc thermique vertical SCAL CTZ

Données techniques SCAL CTZ	SCAL 200 CTZ5
Dimensions nacelle LxPxH (mm)	700 x 700 x 400
Volume nacelle (litre)	196
Dimension externes LxPxH (mm) (830mm sont démontables en hauteur)	1400 x 3020 x 3070
Température mini/maxi cuve froide (°C)	-80/+180
Température mini/maxi cuve chaude (°C)	+60/+180 (option +220)

Options

De nombreuses options sont codifiées, en voici la majorité :

Hublot chauffant sur cuve froide
Extension de température à +220°C dans cuve chaude
Charnières à droite
Sécheur d’air embarqué
Balayage d’azote avec débimètre
Avertisseur sonore sur fonctions (fin de cycle ou défaut)
Colonne lumineuse
Double sécurié mini/maxi indépendante
Variateur de vitesse de ventilation dans la cuve froide (mode VRT)
Régulation sonde produit additionnelle (mobile)
Carte additionnelle de mesure (24 voies PT100 / 16 voies Thermocouples / centrales HP 20 voies, 16 contacts secs entrées-sorties)
Communication numérique type IEEE488
Supervision
Guide câble
Passage de cuve en encoche

double sécurité de porte

Spirale

Spirale vous permet de contrôler tous vos équipements. Vous disposez en standard :

d’un écran tactile extra large (15“),
de 3 niveaux d’utilisation :
- Production : simple, clair et fonctionnel
- Standard : un niveau polyvalent
- Laboratoire : tourné vers les essais avancés
d’une alarme suiveuse en mode Choc ou VRT assurant la reproductibilité de vos essais.
d’un pré-traitement/post-traitement programmables sur Spirale Vision afin de conditionner en température ou même sécher vos échantillons en début et/ou en fin de cycle.
d’une fonction dégivrage automatique : Spirale Vision optimise le cycle afin que le dégivrage puisse s’effectuer correctement sans perturber la température des échantillons en test.

Le mode Standard avec une création très simple de programmes

Le mode Temps optimisé ou « durée de paliers garantie » (mode Wait for) permettant de garantir un temps de paliers programmés quelle que soit la quantité d’échantillons embarqués.

Le mode Energy Saving ou Economies d’énergie, présent dans Spirale, est un mode où seule la cuve contenant les échantillons est en fonctionnement. Vous gagnez 40% au minimum sur vos consommations électriques pendant vos cycles d’essais.

En savoir plus sur Spirale

Documentations

DOCUMENTATION_SCAL_FR_2024_BD.pdf
