SCAL CTH3 (horizontal) ou SCAL CTY (vertical)

Gamme de Choc Thermique avec un passage à la température ambiante :

3 ambiances thermiques, 1 nacelle

Gamme de Choc Thermique avec un passage à la température ambiante :

3 ambiances thermiques, 1 nacelle

Enceintes choc thermique SCAL CTH3 ou CTY

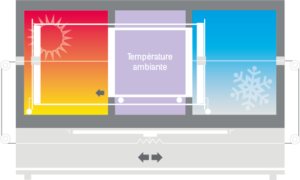

Les enceintes choc thermique horizontaux CTH3 ou les enceintes choc thermique verticaux CTY sont des chocs thermiques simple nacelle, avec 3 cuves distribuées de la façon suivante :

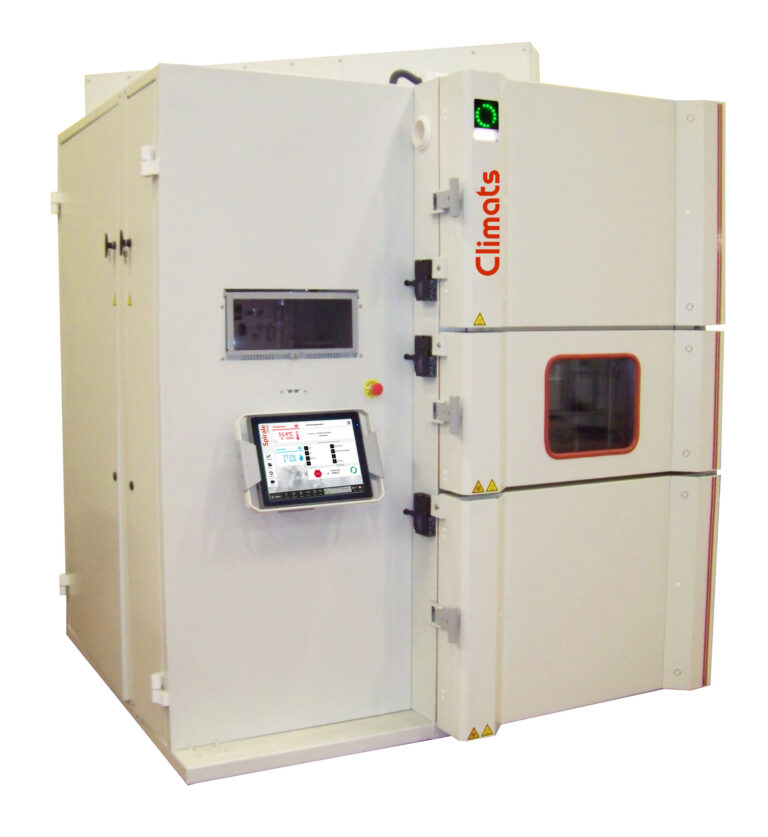

L’enceinte choc thermique vertical SCAL CTY permet,

de réaliser des tests pour des volumes allant jusqu’à 120 litres
de faire des variations de températures de -90°C à +180°C (+220°C en option).

L’enceinte choc thermique horizontal SCAL CTH3 a:

3 cuves (1 cuve chaude, 1 cuve à température ambiante, 1 cuve froide) et 2 chariots, l’un dans l’autre qui ont une parfaite étanchéité
les volumes de tests sont compris entre 70 et 1500 litres
Températures de -90°C à +180°C (+220°C en option)

Ces deux gammes de choc thermique ont la particularité d’un passage de cuve à température ambiante.

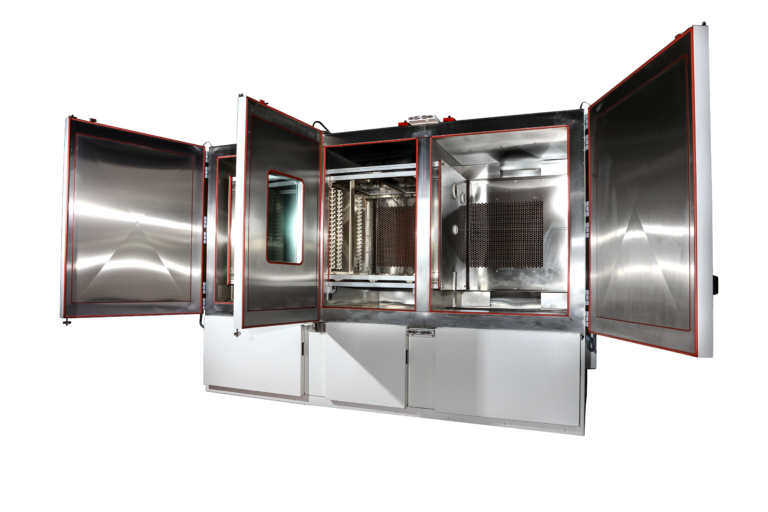

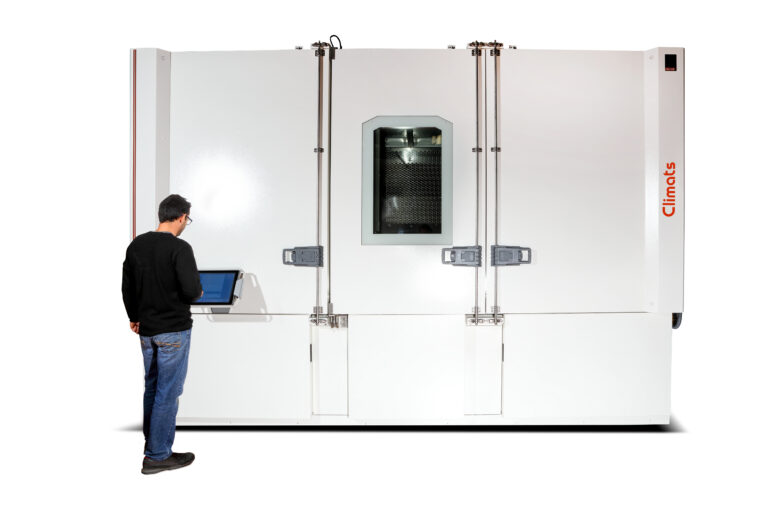

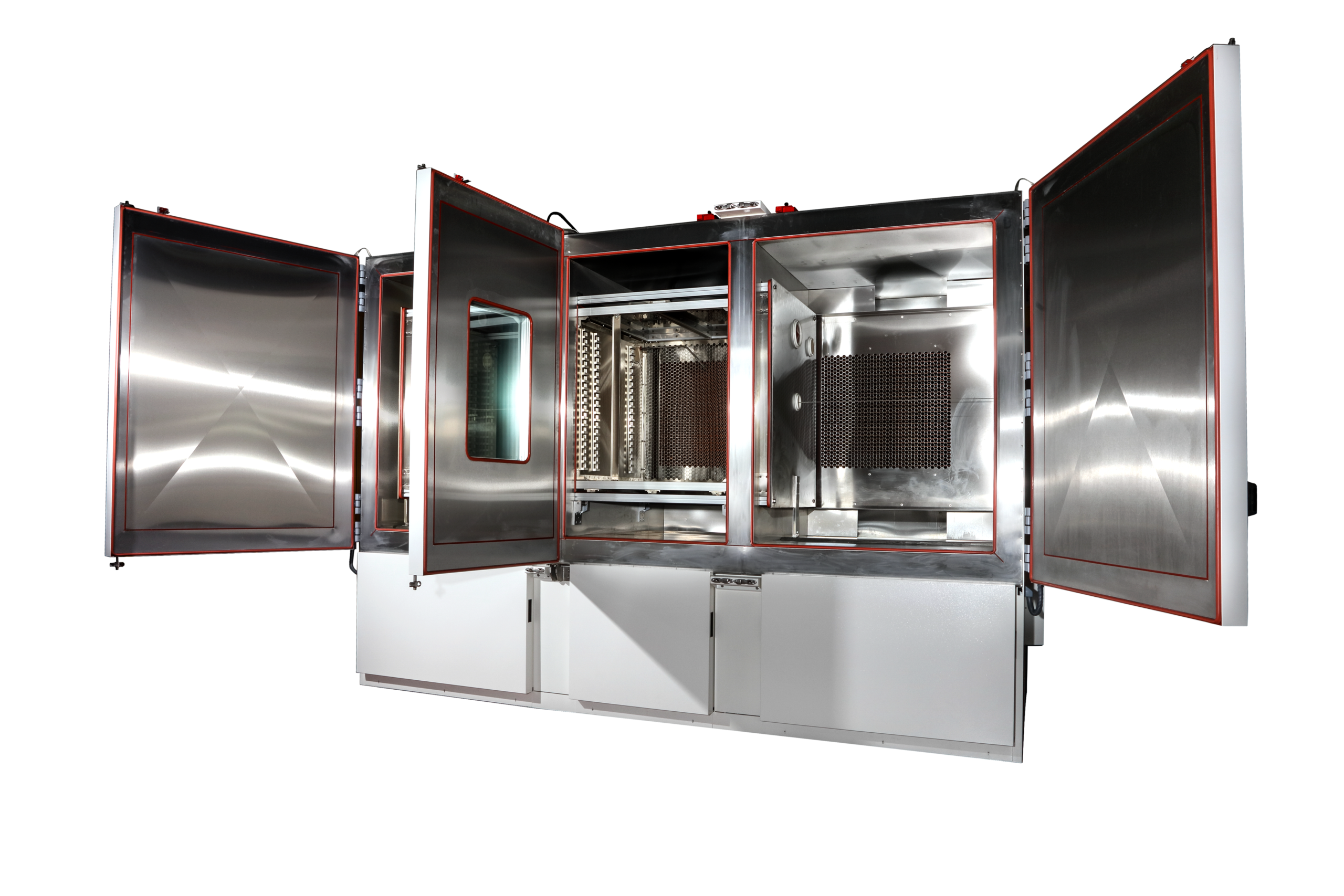

Enceinte choc thermique SCAL CTH3 ou CTY

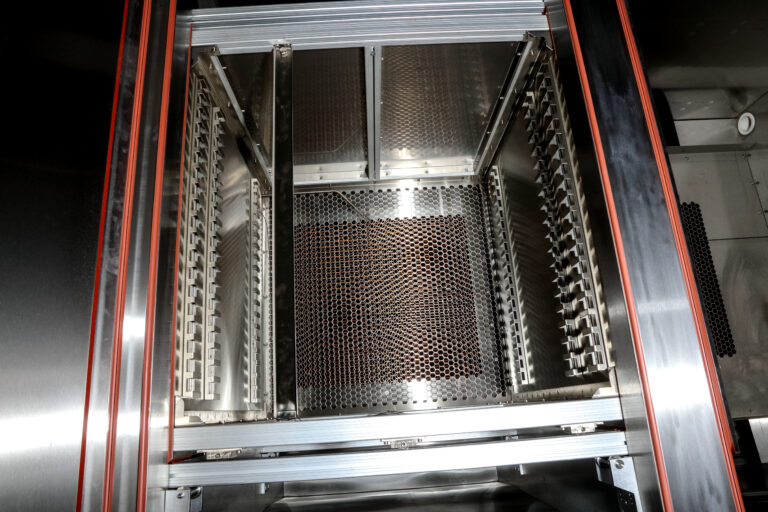

Cuve intérieure enceinte choc thermique SCAL CTH3 ou CTY

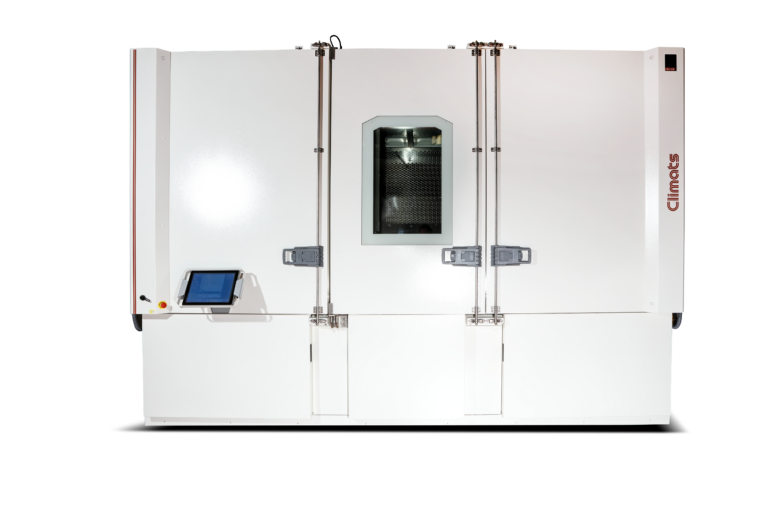

Enceinte choc thermique SCAL CTH3 ou CTY fermée

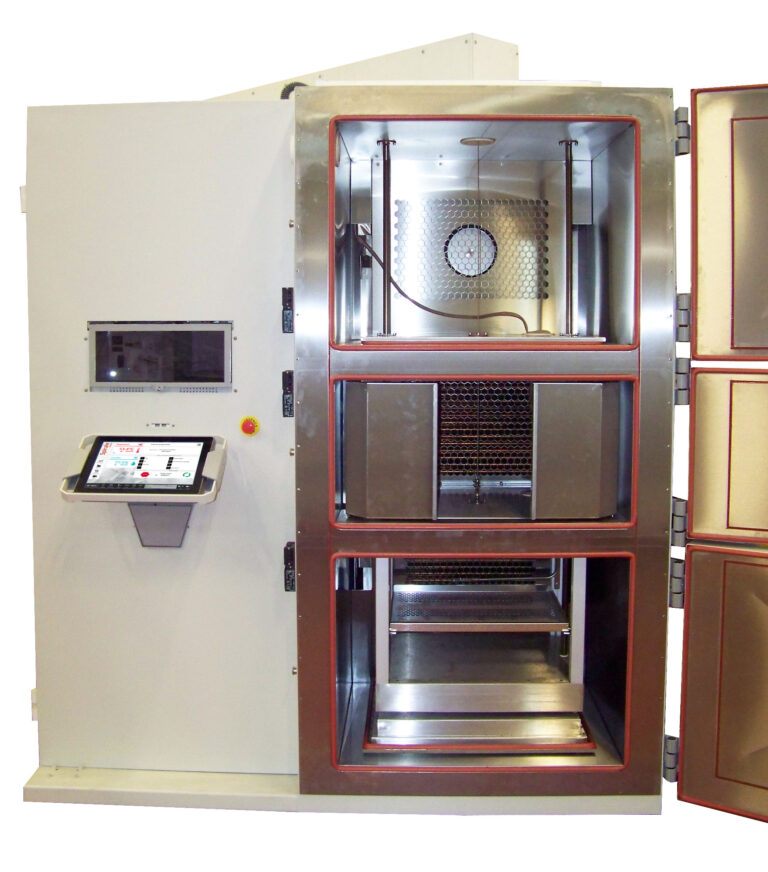

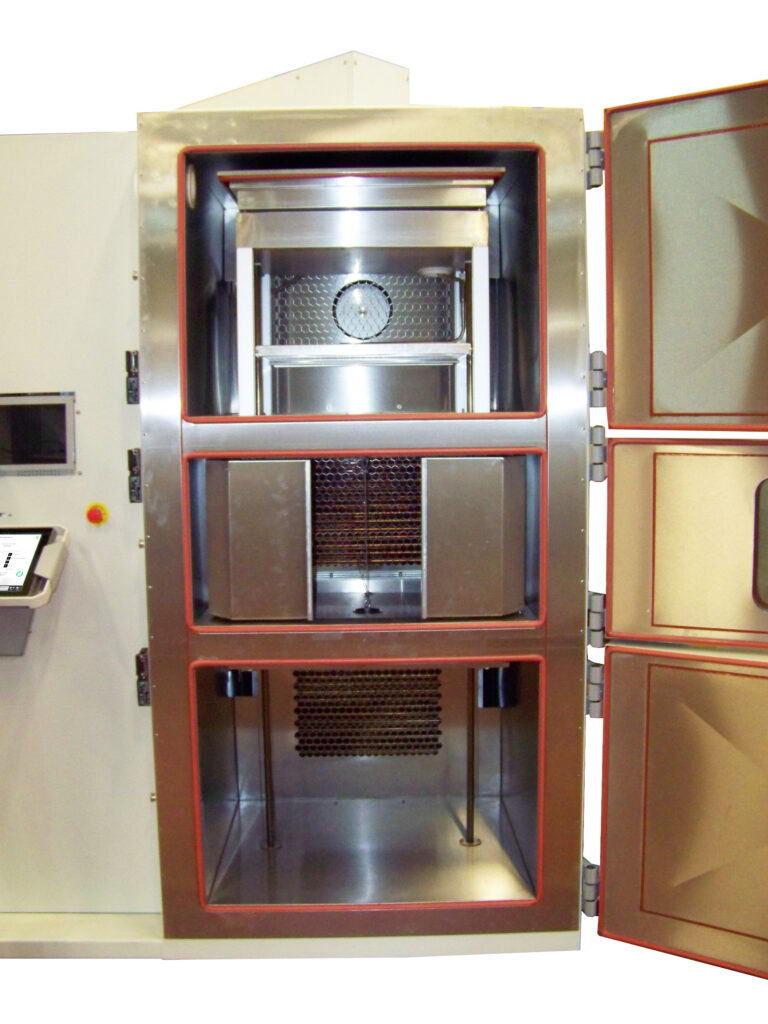

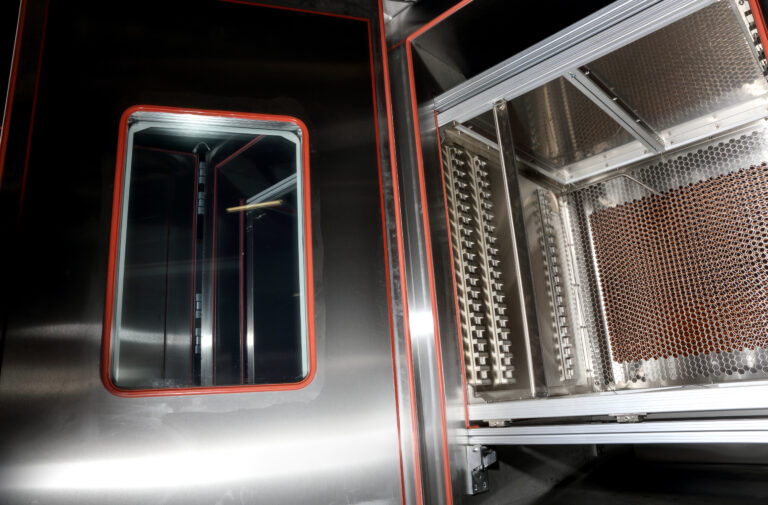

Enceinte choc thermique SCAL CTH3 ou CTY cuve et porte

Fiche descriptive

Performances
Caractéristiques
Options
Spirale
Documentations

Performances

Les chocs thermiques ont été conçus pour réaliser des tests suivants des normes spécifiques, dont voici quelques exemples :

DIN-IEC-60068-2-14
JESD22-A104D
MIL-STD-202G
MIL-STD-810G
MIL-STD-883H
MIL-STD-750E

Caractéristiques

Caractéristiques enceinte choc thermique horizontal SCAL CTHY

3 cuves (1 cuve chaude, 1 cuve à température ambiante, 1 cuve froide)
Volumes de tests allant jusqu’à 120 litres
Variations de températures de -90°C à +180°C (+220°C en option).

Données techniques SCAL CTHY	SCAL 65 CTHY4	SCAL 120 CTHY5	SCAL 120 CTHY10
Dimensions nacelle LxPxH (mm)	370 x 440 x 410	550 x 550 x 400	550 x 550 x 400
Volume nacelle (litre)	66	121	121
Dimension externes LxPxH (mm) (830mm sont démontables en hauteur)	2070 x 1840 x 2420	2155 x 1875 x 2420	2155 x 1875 x 2420
Température mini/maxi cuve froide (°C)	-75/+180	-80/+180	-85/+180
Température mini/maxi cuve chaude (°C)	+60/+180 (option +220)

Caractéristiques enceinte choc thermique horizontal SCAL CTH3

3 cuves (1 cuve chaude, 1 cuve à température ambiante, 1 cuve froide)
Volume de tests sont compris entre 70 et 1500 litres.
Températures de -90°C à +180°C (+220°C en option)

Données techniques SCAL CTH3	SCAL 300CTH3-10	SCAL 500CTH3-15	SCAL 1000CTH3-22
Dimensions nacelle LxPxH (mm)	750 x 700 x 700	800 x 800 x 800	1000 x 1000 x 1000
Volume nacelle (litre)	367	512	1000
Dimension externes LxPxH (mm) (830mm sont démontables en hauteur)	3540 x 2155 x 2310	3540 x 2155 x 2310	3540 x 2560 x 2420
Température mini/maxi cuve froide (°C)	-85/+180
Température mini/maxi cuve chaude (°C)	+60/+180 (option +220)

Options

De nombreuses options sont codifiées, en voici la majorité :

Hublot chauffant sur cuve froide
Extension de température à +220°C dans cuve chaude
Charnières à droite
Sécheur d’air embarqué
Balayage d’azote avec débimètre
Avertisseur sonore sur fonctions (fin de cycle ou défaut)
Colonne lumineuse
Double sécurié mini/maxi indépendante
Variateur de vitesse de ventilation dans la cuve froide (mode VRT)
Régulation sonde produit additionnelle (mobile)
Carte additionnelle de mesure (24 voies PT100 / 16 voies Thermocouples / centrales HP 20 voies, 16 contacts secs entrées-sorties)
Communication numérique type IEEE488
Supervision
Guide câble
Passage de cuve en encoche

option double sécurité

Spirale

SPIRALE VISION vous permet de contrôler tous vos équipements. Vous disposez en standard :

d’un écran tactile extra large de 15″
de 3 niveaux d’utilisation :
- mode Production : simple, clair et fonctionnel
- mode Standard : un niveau polyvalent
- mode Laboratoire : tourné vers les essais avancés
d’une alarme suiveuse en mode Choc ou mode VRT (Variation Rapide de Température)
d’un pré-traitement / post-traitement programmables sur Spirale Vision afin de conditionner ou même sécher vos échantillons en début et/ou en fin de cycle.
d’une fonction dégivrage automatique : spirale vision omptimise le cycle afin que le dégivrage puisse s’effectuer correctement sans perturber la température des échantillons en test.

Le mode Standard a un mode création de programmes très simple.

Le mode Temps optimisé ou « durée de paliers garantie » (mode Wait for) permettant de garantir un temps de paliers programmés quelle que soit la quantité d’échantillons en test.

Le mode Energy Saving ou Economies d’énergies où seule la cuve contenant les échantillons est en fonctionnement donc vous avez une nette réduction des consommations en énergie ; de l’ordre de 40% à 70%.

Documentations
