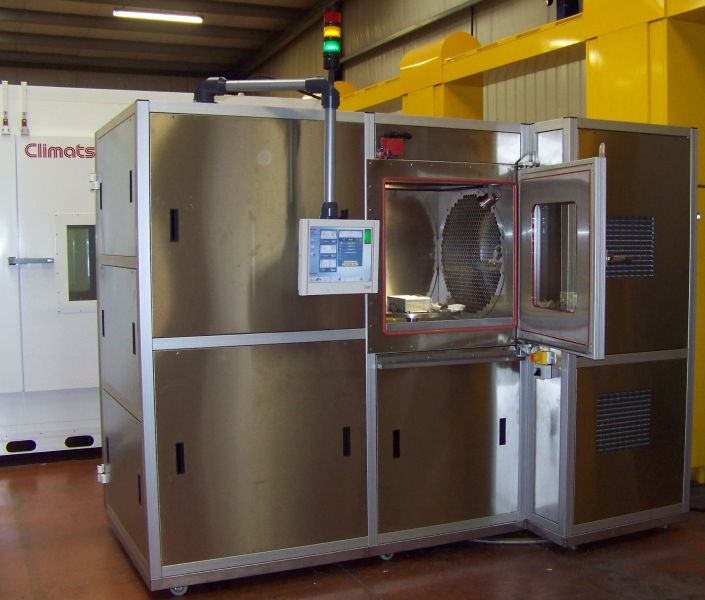

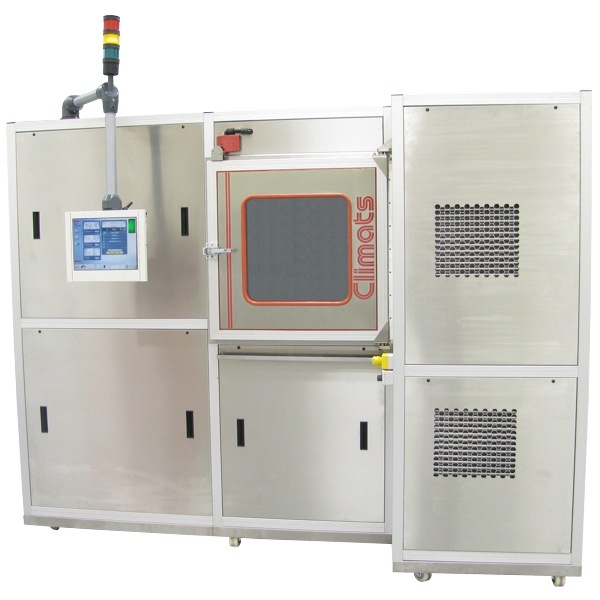

Enceinte RAIN TEST

Spirale vision

Cette enceinte monobloc répond aux exigences de la norme MIL-STD-810F (méthode 506.4) définissant les tests de laboratoires destinés à certifier les matériels à usage militaire, aussi utilisés dans le civil, contre les dommages environnementaux liés à l'eau.

Dans le cadre des tests d'étanchéité décrits dans la norme, l'enceinte reproduit les conditions de pluie avec vent jusqu'à 18m/s selon la Procédure I, ainsi que les conditions de pluie et air calme selon la Procédure III.

Caractéristiques

Dimensions (mm) L P H Ø
Utiles échantillon --- ---- 600 500
Intérieures 700 750 700 ----
Hors tout 2760 1792 2125 ----

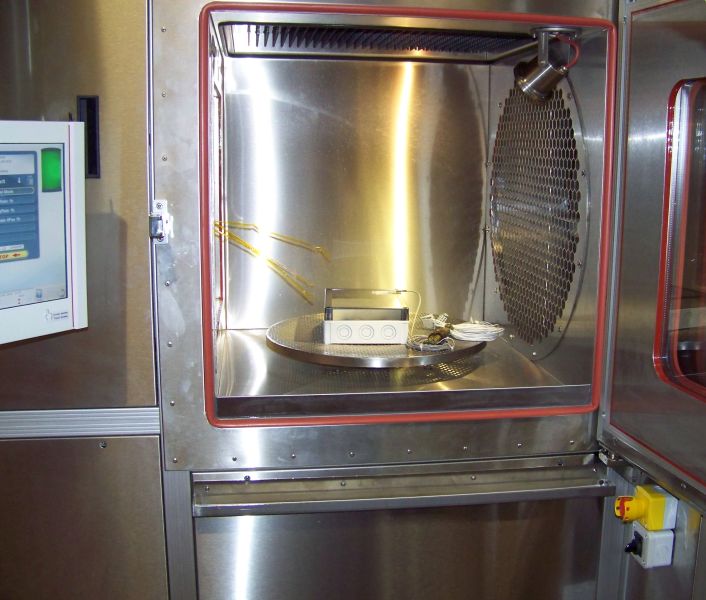

Procédure I : Pluie avec vent

  • Mode Wind : boucle de ventilation avec consigne de vitesse d'air associée à 18m/s dans le cadre de la norme, et jusqu'à 30m/s
  • Mode Blowed Rain, associé au mode Wind : eau injectée dans le flux d'air depuis les lames orientables et réglables dans le flux d'air

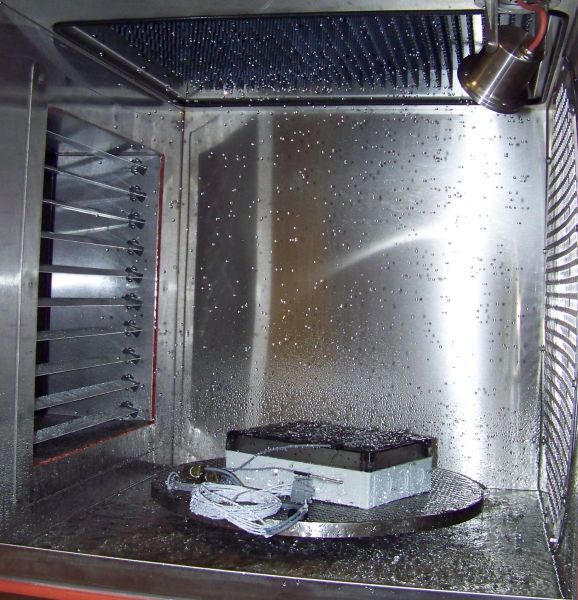

Procédure III : Pluie avec air calme

Utilise un bac de pluie au plafond de la cuve, muni de 900 buses calibrées pour générer des gouttes de pluie normalisée

  • Mode Heavy rain : Pluie fort débit (17mm/min)
  • Mode Light rain : Pluie faible débit (8mm/min)

Plateau électrique tournant

  • Diamètre 500mm
  • 2 sondes pour mesure de température du produit
  • 6 fils (24V, 5A max) pour alimentation et commandes du produit
  • Rotation du plateau programmable par quart de tour dans le logiciel (rotation à 360°)

Equipements

  • Cuve d'essai en inox
  • Structure en profilés alu, gaines et tôles en inox
  • Sécurité d'ouverture de porte
  • Eclairage de cuve intérieure : spot étanche orientable
  • Armoire PC et platine électrique étanche
  • Carters de protection moteurs démontables pour accès maintenance
  • Maintenance aisée s'appuyant sur les possibilités de Spirale
  • Accès au Bac de réserve pour le nettoyage, aux composants de réfrigération, aux pompes et électrovannes, aux filtres (par trappe amovible)
  • Automatismes (Moteur Plateau) par des variateurs-codeurs programmables assurant précision, fiabilité et évolutions potentielles
  • Logiciel de programmation du codeur intégré au PC de l'enceinte
