Enceinte de pulvérisation de pluie
Cette enceinte est constituée d'une cuve incluant 3 dispositifs distincts, permettant des tests d'étanchéité selon les procédures décrites dans les normes des principaux constructeurs automobiles.
Les 3 modes de fonctionnement machine sont définis selon le type d'aspersion désiré :
- mode Buse
- mode Rampe
- mode Arceau
A chaque mode correspond un type d'essai et un montage spécifique des échantillons à tester.
L'eau utilisée pour l'aspersion est recyclée grâce à un bac de rétention. Les remplissages et vidanges sont automatisés.
La conduite des différents types d'essais est assurée entièrement par le logiciel Spirale VISION depuis le poste de commande à écran tactile.
Performances
(selon le mode de fonctionnement)
- Débit de 0 à 5 l/min
- Pression de 0 à 10 bar
Caractéristiques
| Dimensions (mm) | L | P | H |
| Utiles échantillon | 200 | 200 | 200 |
| Intérieures | 1000 | 1000 | 1000 |
Buse
- Cône plein 35°
- Support échantillons vertical à distance réglable (450 à 600 mm)
Rampe
- Rampe oscillante de -45 à +45° (en 4 s) munie de 29 trous de 0,5 mm
- Support échantillons plateau (200 x 200 mm) à inclinaison de 0 à 90° programmable
Arceau
- Double arceau de 800 mm de diamètre formant un angle de 140° et muni de 50 buses orientables à jet rectiligne
- Support échantillons plateau (200 x 200 mm) à inclinaison de 0 à 90° programmable
Equipements
- Eclairage automatique de cuve intérieure avec temporisation d'extinction réglable
- Sécurité de débordement de cuve par capteur de niveau
- Armoire PC et armoire électrique étanches
- Carters de protection moteurs démontables pour accès maintenance
- Maintenance aisée s'appuyant sur les possibilités de Spirale
- Montages mécaniques "tout inox" permettant démontage et réglage
- Automatismes (Moteurs, Rampe et Plateau) assurés par des variateurs programmables assurant précision, fiabilité et évolutions potentielles
- Logiciel de programmation des variateurs intégré au PC de l'enceinte

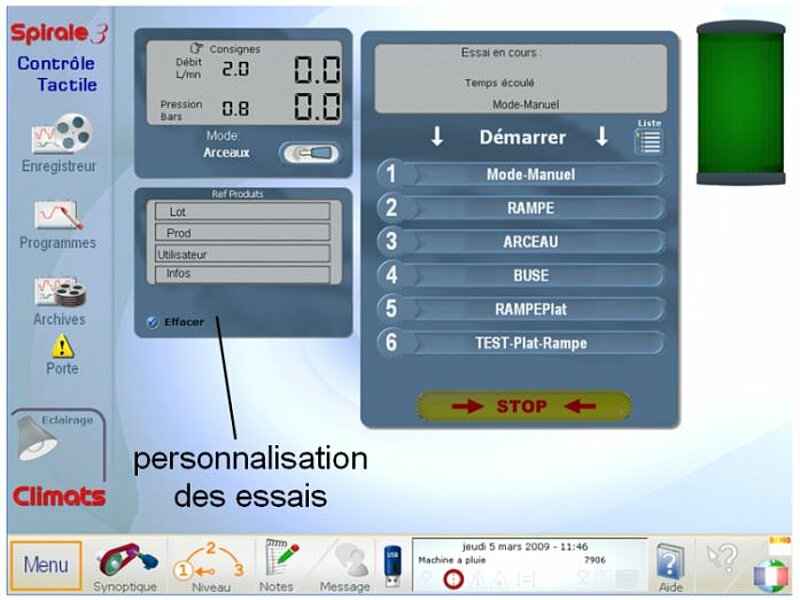

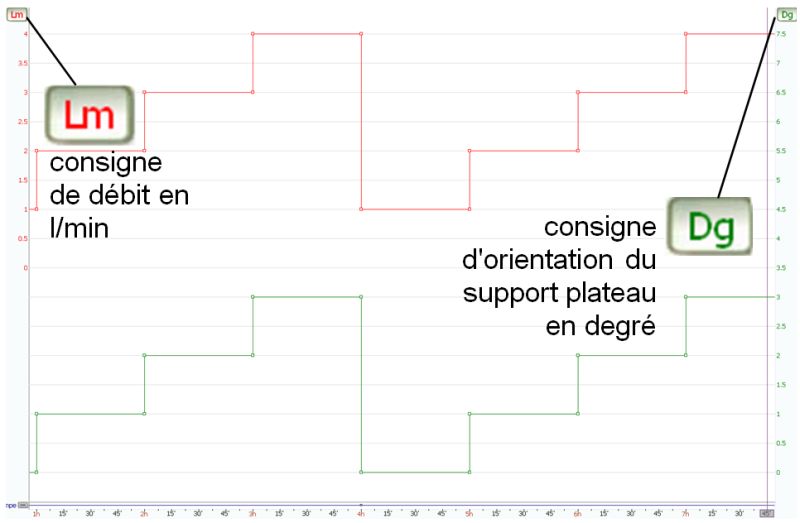

Spirale vision
Notre logiciel de pilotage Spirale contrôle en permanence tous vos essais...
